連結最小回転半径の計算方法｜Excelシート6項目の入力手順と単位変換

トラクタとトレーラを連結して特車申請するとき、「連結最小回転半径」の入力が必要です。この数値を空欄にすると、オンライン申請システムの車両登録画面で次に進めません。

新車でセット購入していればディーラーから「連結検討書」が渡されるため、自分で計算する必要はありません。中古車や、トラクタとトレーラを別々に購入した場合は、国土交通省が配布するExcelシートに寸法を入れて算出します。

入力自体は難しくありませんが、計算結果の単位変換を誤ると差戻しになります。どこで間違えやすいか、順を追って説明します。

計算シートのダウンロード

国土交通省の「特車PRサイト」→「申請様式・その他マニュアル等」→「連結最小回転半径計算シート[Excel形式]」から入手します。特車申請に対応した専用シートで、計算式はあらかじめ組み込まれています。

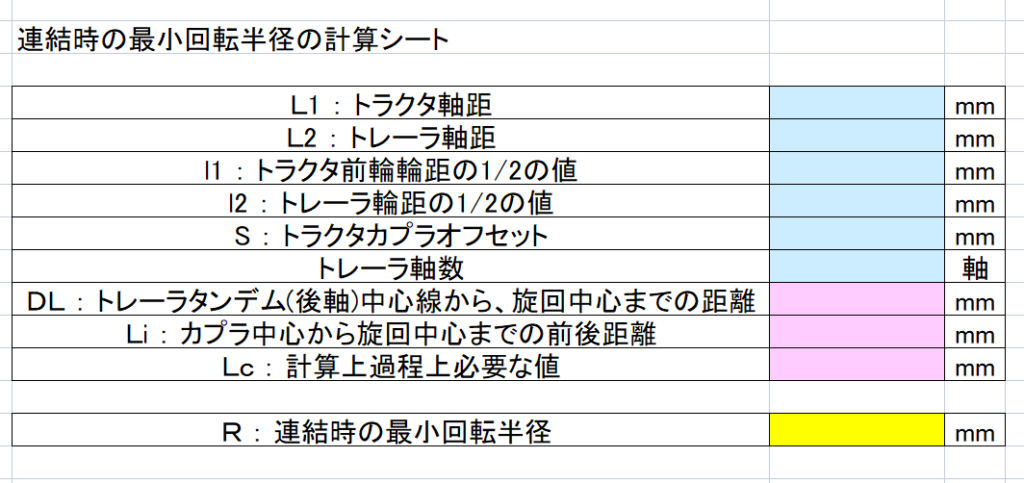

ファイルを開くと計算式が設定済みです。水色のセルに数値を入力すると、黄色のセルに計算結果（R）が自動で出ます。

計算シートのダウンロード

国土交通省の「特車PRサイト」→「申請様式・その他マニュアル等」→「連結最小回転半径計算シート[Excel形式]」からダウンロードできます。

ファイルを開くと計算式が設定済みです。水色のセルに数値を入力すると、黄色のセルに計算結果が表示されます。

入力する6項目

水色のセルに、5つの寸法と1つの選択肢を入れます。車両諸元一覧表を手元に用意してから作業すると、参照先がまとまっていて作業しやすくなります。

入力単位はすべてmm（ミリメートル）です。事前に作成した車両諸元一覧表はcm単位でしたが、この計算シートには図面通りの数値（mm）をそのまま入力します。直前までcm換算で作業していた頭のまま計算シートを開くと、3,710mmを「371」と入力してしまうミスが起きやすいです。入力欄はmm、変換するのは最後の計算結果だけ、と切り替えてください。

① トラクタ軸距（L1）

前輪中心から後輪中心までの距離（ホイールベース）。車検証の「軸距」欄の数値をmm単位で入力します。

例：3,710mm → 3710

② トレーラ軸距（L2）

キングピンから、トレーラ後輪の軸群の中心（複数の車軸全体の真ん中）までの距離です。車検証には載っていないため、車両外観図（図面）で確認してください。mm単位で入力します。

前回のトレーラ編で入力した「L3（キングピンから最後軸までの距離）」とは異なります。図面で「軸群中心までの寸法線」を確認してから入力してください。

例：7,500mm → 7500

③ トラクタ前輪輪距の1/2（l1）

トラクタ最前軸の左右タイヤ中心間距離を2で割った値。主要諸元表の「輪距」欄、または図面の前軸断面図に記載されています。「トレッド」と表記されている場合も同じ数値です。

例：輪距2,050mm → 2,050 ÷ 2 = 1025

④ トレーラ輪距の1/2（l2）

トレーラ後軸の左右タイヤ中心間距離を2で割った値。③と同様に、主要諸元表の「輪距」欄または図面の後軸断面図で確認します。ダブルタイヤの場合は外側タイヤの中心間距離を使います。

例：輪距1,850mm → 1,850 ÷ 2 = 925

⑤ トラクタカプラオフセット（S）

後輪中心からカプラ（連結器）中心までのズレ幅。車両外観図（図面）を確認し、mm単位で入力します。

例：175mm → 175

⑥ トレーラ軸数

後部の軸数（1軸・2軸・3軸など）をプルダウンで選択します。選択すると計算に必要な係数が自動でセットされます。

DL・Li・Lcは自動計算されます。入力不要です。

単位変換：ここが差戻しポイント

6項目を入れると黄色セルにRが表示されます。Excelはmm単位、申請システムはcm単位。そのままコピーしても使えません。

計算結果を10で割り、小数点以下を四捨五入します。

Excelの表示（mm）	変換	システム入力（cm）
10548	÷10 → 1054.8	1055
11280	÷10 → 1128.0	1128
9850	÷10 → 985.0	985

変換を忘れて「10548」のまま入力すると、システムは「10548cm＝約105m」と解釈します。入力後に桁数を確認する習慣をつけてください。正常値は4桁程度です。変換後に3桁以下（例：105）や5桁以上（例：10548）になっていたら、単位の扱いを見直してください。

なお、軸重・輪荷重の入力でも単位の取り扱いに注意が必要です。複数の数値を入力する前に、各項目の単位を確認してから進めてください。

システムへの入力場所

車両情報の入力で軸種を追加した直後の画面です。トラクタとトレーラの軸種（例：3軸トラクタ＋2軸トレーラ）を選択すると、「申請車両情報登録メニュー」右端に「最小回転半径(cm)」欄が表示されます。

軸種を選ぶ前は入力欄がグレーアウトしたままです。先に軸種を確定させてから数値を入力してください。

計算結果が12mを超えた場合

最小回転半径の一般的制限値は12.0メートル以下です。12.0m以下であれば、そのまま申請できます。

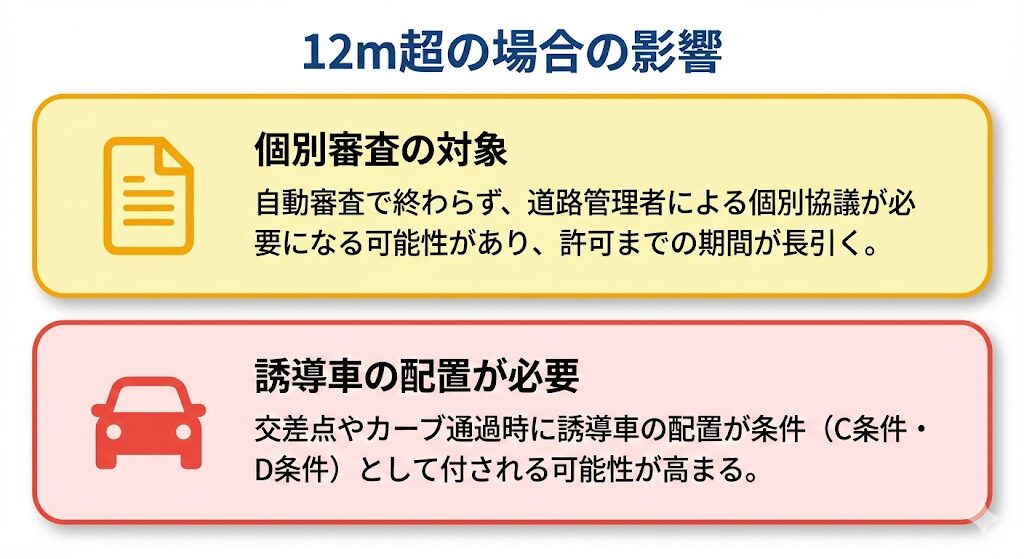

12mを超えると個別審査の対象になる可能性があり、審査期間が長くなります。通行条件として誘導車の配置（C条件・D条件）も付きやすくなります。ポールトレーラ、長尺トレーラ、重セミトレーラで出やすいケースです。

計算結果が12.1mなどギリギリ超えている場合は、カプラの位置を確認してください。トラクタが可動式カプラを搭載していれば、カプラを前方にずらす（オフセット値を大きくする）ことで12m以内に収まることがあります。

まとめ

連結最小回転半径の計算そのものは、6項目を入力するだけで済みます。ただし、Excelの出力がmm単位である点を見落とすと、約105mという数値がシステムに登録されて差戻しになります。変換後の桁数（4桁程度）を目視で確認するのが一番手っ取り早いチェックです。

12mを超えた場合も申請は可能ですが、審査が長引く分だけ運行スケジュールに影響します。可動式カプラがあるなら、図面を出してオフセット値を見直してから申請した方が結果的に早く許可が下ります。

特車申請の制度・手続き・車種別対応の全体像は特殊車両通行許可申請ガイドで確認できます。
