特殊車両の最小回転半径｜12.0mの基準・計算方法と単位変換の注意点

幅・長さ・高さ・重量の4項目を確認して申請したのに、最小回転半径で引っかかる。見落としやすい5つ目の制限値です。一般的制限値は12.0mで、超えれば特殊車両通行許可が必要になります。単車はカタログ値で足りますが、トレーラは連結する組み合わせで数値が変わるため、個別に計算します。

計算で引っかかるのがもう1点、入力単位の違いです。国交省の計算シートはmm出力、申請システムの入力欄はcm。変換を忘れてそのまま入力すればエラーで弾かれます。

最小回転半径は一般的制限値の5項目のひとつ

最小回転半径とは、ハンドルを最大限に切って旋回したときに、最外側タイヤが描く円の半径のことです（道路法上の表現は「最外側のわだちの半径」）車両制限令で定める一般的制限値は12.0メートルで、幅・長さ・高さ・重量と並ぶ5項目のひとつです。これを超える車両は特殊車両通行許可が必要になります。

12.0mという数字の根拠

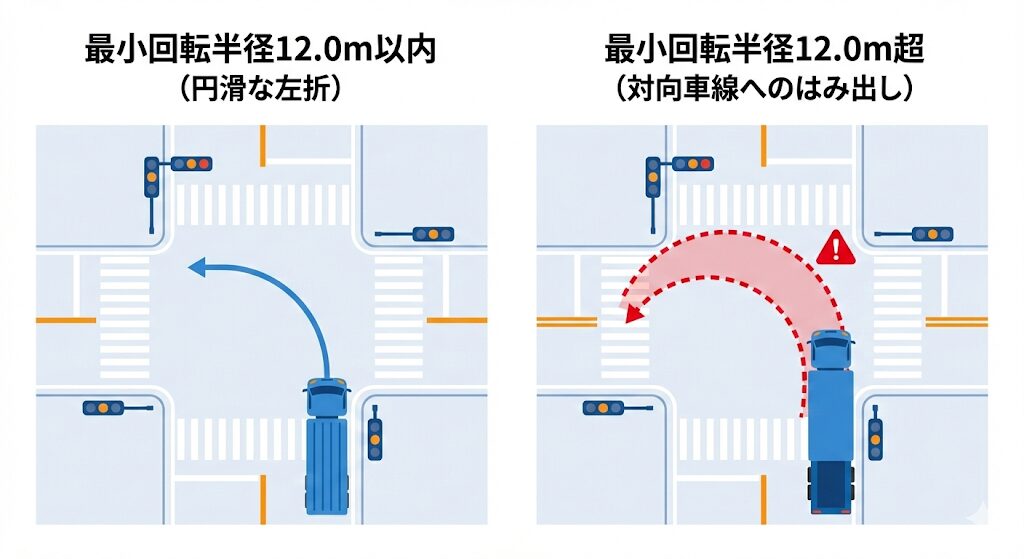

日本の一般的な交差点は、最小回転半径12.0m以内の車両が左折できることを前提に設計されています。隅切りや道路幅員がその基準に合わせて作られているため、12.0mを超えると対向車線にはみ出したり、縁石に乗り上げたりします。

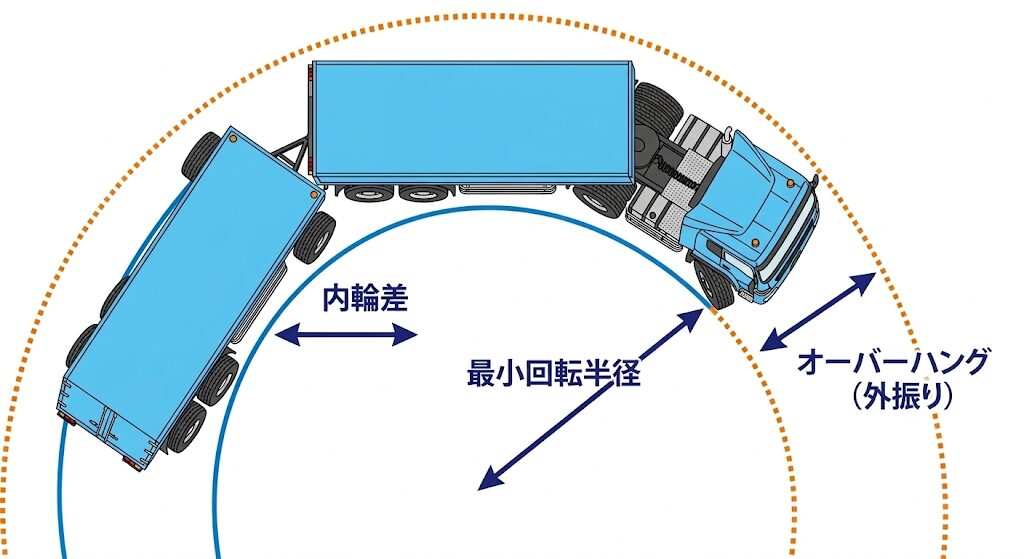

内輪差との混同

内輪差は前輪と後輪の軌跡の差で、主に左折時の巻き込みに関係します。最小回転半径は車両全体の旋回スペースで、道路構造への影響を示す数値です。

内輪差が小さくても最小回転半径が大きければ制限値を超えます。特車申請で問題になるのは最小回転半径です。なお、軸重・輪荷重・隣接軸重も同様に見落とされやすい数値項目で、総重量が制限値内でも引っかかるケースがあります。

単車はカタログ値で足りる、トレーラは計算が必要

単車（トラック）は車両構造が固定されているため、最小回転半径も固定です。車検証またはメーカーカタログに記載された数値をそのまま申請に使えます。

トレーラはトラクタと連結部分で折れ曲がる構造のため、組み合わせる車両によって最小回転半径が変わります。新車であれば連結検討書に記載があるためそのまま使えますが、中古車や別々に購入した車両の場合は計算が必要です。重セミ（重量物運搬用セミトレーラ）のように軸数が多い車両も同様で、使用する組み合わせごとに確認します。

見落としが多いのが、トラクタを買い替えたときです。トレーラがそのままでも、トラクタの軸距やカプラオフセットが変われば連結時の最小回転半径も変わります。既存の許可を更新するタイミングで数値を確認せず、旧トラクタの値のまま申請しているケースがあります。車両の組み合わせが変わったら、計算シートを必ず回し直します。

連結時の最小回転半径の計算方法

計算に必要な諸元

諸元	内容
トラクタ軸距	前輪中心〜後輪中心の距離
トレーラ軸距	前輪中心〜後輪中心の距離
トラクタ前輪輪距（トレッド）の1/2	左右前輪の中心間距離の半分
トレーラ輪距（トレッド）の1/2	左右タイヤの中心間距離の半分
カプラオフセット	後輪中心〜連結ピンの距離
トレーラ軸数	2軸・3軸など

これらを、特車オンライン申請システムで提供されている「連結最小回転半径計算シート（Excel）」に入力すると自動で算出されます。

輪距とカプラオフセットの確認方法

輪距（トレッド）は車検証に記載されていないケースがほとんどです。カプラオフセット（後輪中心から連結ピンまでの距離）も同様で、車検証への記載がなく、外観図にすら載っていない場合があります。どちらもトラクタ・トレーラそれぞれのメーカー発行の外観図（三面図）で確認するか、メーカーの問い合わせ窓口から入手します。計算シートへの入力前に、この2つの数値を手元に揃えておきます。

計算シートの具体的な操作は連結最小回転半径計算シートの使い方で手順を確認できます。

代表的な車種の最小回転半径の目安

申請前に「自分の車両は制限値を超えるか」を大まかに把握しておくと、計算の優先順位を判断しやすくなります。以下はメーカー・仕様によって異なりますが、実務でよく扱う車種の目安です。

車種	最小回転半径の目安	備考
25tラフタークレーン	約9〜10m	ブーム格納状態。制限値以内が多い
大型トラック（単車）	約7〜8m	制限値以内
20ftコンテナ車（セミトレーラ）	約10〜11m	組み合わせ次第で制限値超えあり
40ftコンテナ車（セミトレーラ）	約11〜13m	制限値12mを超えるケースがある
低床トレーラ（3軸）	約10〜12m	軸数・軸距で変動が大きい

数値はあくまで目安であり、実際の申請では使用する車両の諸元を計算シートに入力して確定値を出す必要があります。40ftコンテナ車や低床トレーラは組み合わせによって12mを超える場合があるため、確認なしに「制限値内」と判断しないよう注意します。

計算シートはmm、申請システムはcm

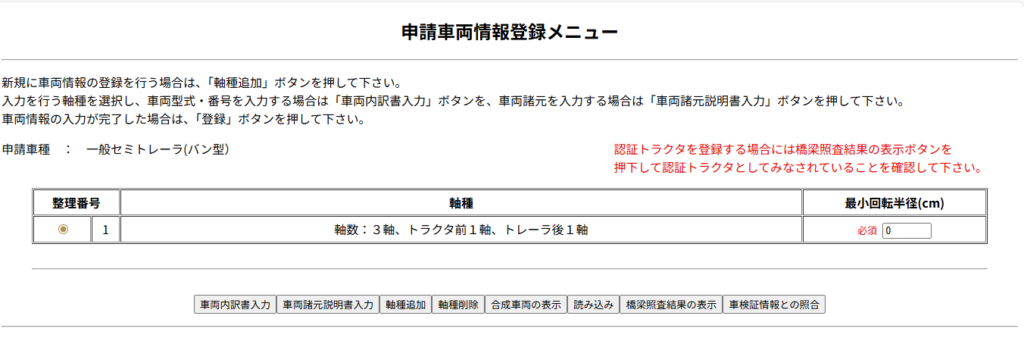

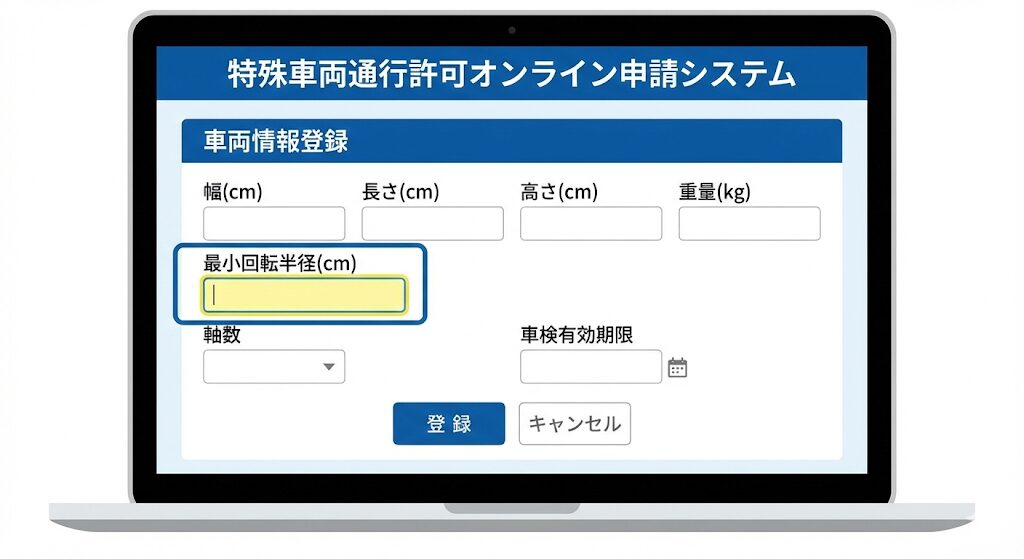

車両情報の登録画面では「最小回転半径（cm）」を入力します。12.0メートルであれば1200と入力する形式です。

実務でよく起きるのが、計算シートの結果をそのまま入力してしまうエラーです。国交省が提供する「連結最小回転半径計算シート」の算出結果はmm（ミリメートル）単位です。一方、申請システムの入力欄はcm（センチメートル）単位。計算シートで「10548」という結果が出たとき、そのままシステムに「10548」と入力すると「回転半径105メートル」という異常値になり、エラーで弾かれます。

計算シートの結果（mm）を10で割り、小数第1位を四捨五入してcm単位に変換してから入力します。12.0m以下であっても正確な数値を入力します。12.0mを超えている場合は、申請時に自動で特殊車両として判定されます。車両諸元の入力手順では、最小回転半径以外の入力項目についても確認できます。

最小回転半径だけでは通行条件は決まらない

「最小回転半径が12.0m以内だから問題ない」と思っていたところ、許可が下りたら誘導車条件（C条件・D条件）が付いていた——という経験をした担当者は少なくありません。

誘導車の要否は最小回転半径だけで決まるわけではありません。重量・幅・高さ・長さのいずれかが基準を超えて特殊車両に該当した場合、通行経路の道路構造や橋梁の状況に応じて通行条件が設定されます。最小回転半径が12.0m以内でも、総重量が基準を超えていれば特殊車両として審査を受け、その結果として誘導車条件が付くことがあります。通行条件A〜Dの判定基準は特車申請の通行条件A〜Dで確認できます。

無許可走行の罰則は100万円以下の罰金

最小回転半径を含む一般的制限値を超える車両を無許可で走行させた場合、道路法第104条第1号により100万円以下の罰金が科される可能性があります。許可証を積まずに走行した場合も同条第2号で同額の罰金対象です。

道路管理者から通行中止命令を受けてなお走行を続けた場合は、道路法第103条第5号により6箇月以下の拘禁刑（または30万円以下の罰金）の対象になります。いずれも法人に対して同額の罰金を科す両罰規定（道路法第107条）が適用されます。違反を繰り返すと許可の取消しや高速道路の大口・多頻度割引の停止につながります。罰則の全体像は特殊車両違反の「告発」と「許可取消」を参照してください。

まとめ

最小回転半径は一般的制限値5項目のひとつで、制限値は12.0メートルです。単車はカタログ値で確認できますが、トレーラは連結する組み合わせごとに計算が必要になります。

計算シートの算出結果はmm、申請システムの入力欄はcm——この単位の違いを知らないまま入力すると必ずエラーになります。計算シートの数値を10で割ってからシステムに登録します。輪距とカプラオフセットは車検証に記載がないケースがほとんどなので、申請前にメーカーの外観図か問い合わせ窓口で数値を入手しておきます。申請から許可証受取までの流れと合わせて、全体の手順を事前に把握しておくと作業が進めやすくなります。
