特殊車両の最小回転半径｜12.0mの基準・計算方法と単位変換の注意点

幅・長さ・高さ・重量の4項目を確認して申請したのに、最小回転半径で差し戻される。特車申請の制限値は5項目あり、最小回転半径は最も見落とされやすい項目です。

制限値は12.0メートル。単車（トラック）はカタログ値をそのまま使えますが、トレーラはトラクタとの組み合わせごとに計算が必要です。計算シートの出力単位（mm）と申請システムの入力単位（cm）も異なるため、変換せずに入力するとエラーになります。

最小回転半径の制限値は12.0m

最小回転半径とは、ハンドルを最大に切って旋回したときに最外側タイヤが描く円の半径です（道路法上の表現は「最外側のわだちの半径」）

車両制限令で定める制限値は12.0メートルで、幅・長さ・高さ・重量と並ぶ5項目のひとつです。これを超える車両は特殊車両通行許可が必要になります。

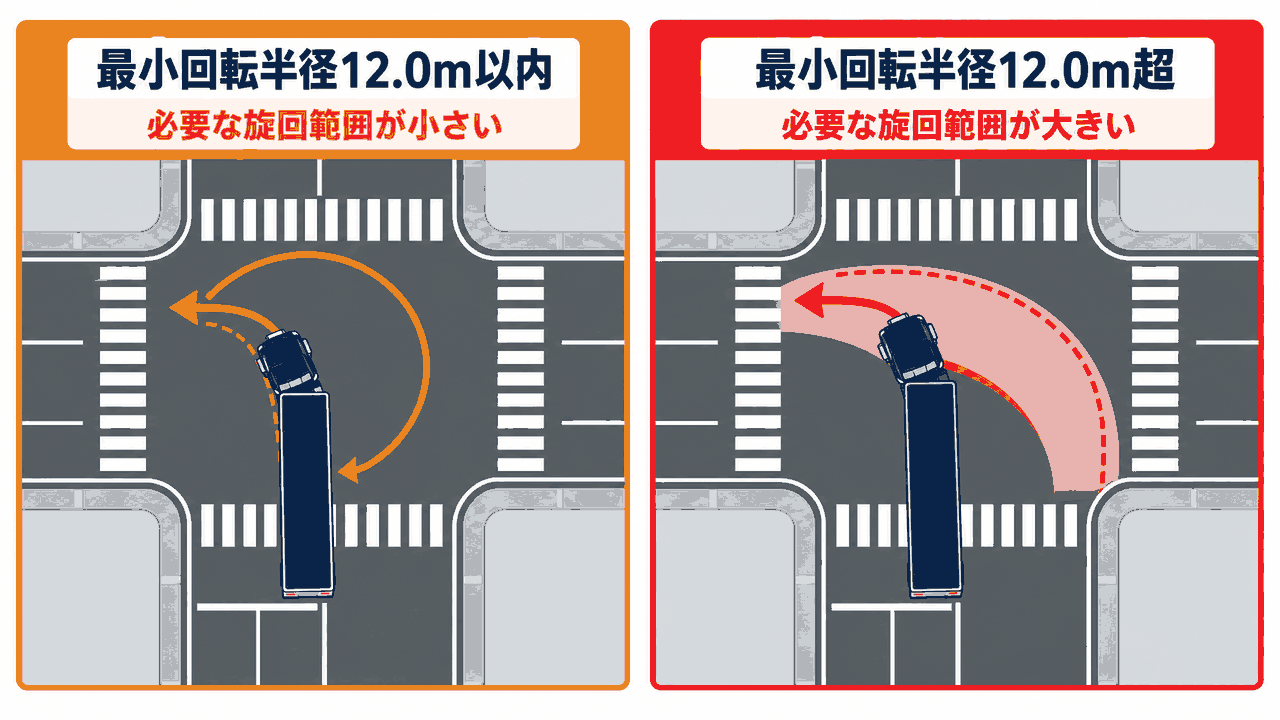

日本の一般的な交差点は、最小回転半径12.0m以内の車両が左折できることを前提に設計されています。12.0mを超えると対向車線にはみ出したり、縁石に乗り上げたりします。

内輪差と混同されることがありますが、別の話です。内輪差は前輪と後輪の軌跡の差で、左折時の巻き込みに関係します。最小回転半径は交差点を曲がれるかどうかを示す数値です。内輪差が小さくても最小回転半径が大きければ制限値を超えます。軸重・輪荷重・隣接軸重も同様に、総重量が制限値内でも引っかかることがある数値項目です。

単車とトレーラで確認方法が違う

単車は構造が変わらないため、最小回転半径も車両ごとに固定です。車検証またはメーカーカタログの記載値をそのまま申請に使えます。

トレーラはトラクタと連結部分で折れ曲がるため、組み合わせるトラクタによって旋回半径が変わります。新車であれば連結検討書に記載があるためそのまま使えますが、中古車や別々に購入した場合は計算が必要です。重量物運搬用セミトレーラ（重セミ）のように軸数が多い車両も同様、使用する組み合わせごとに確認します。

見落としが多いのが、トラクタを買い替えたときです。トレーラがそのままでも、トラクタの軸距やカプラオフセットが変わると連結時の最小回転半径も変わります。旧トラクタの値のまま更新申請を出しているケースがあります。組み合わせが変わったら、連結最小回転半径計算シートを回し直します。

計算に必要な諸元

計算に使う諸元は6項目です。

諸元	内容
トラクタ軸距	前輪中心〜後輪中心の距離
トレーラ軸距	前輪中心〜後輪中心の距離
トラクタ前輪輪距（トレッド）の1/2	左右前輪の中心間距離の半分
トレーラ輪距（トレッド）の1/2	左右タイヤの中心間距離の半分
カプラオフセット	後輪中心〜連結ピンの距離
トレーラ軸数	2軸・3軸など

これらを国交省が提供する「連結最小回転半径計算シート（Excel）」に入力すると、数値が自動で出ます。

輪距（トレッド）とカプラオフセットは車検証に載っていないことがほとんどです。トラクタの寸法計算と足回りデータの入力も参考に、トラクタ・トレーラそれぞれのメーカー発行の外観図（三面図）か問い合わせ窓口から数値を入手し、計算シートへの入力前にこの2つを手元に揃えます。

タグ軸付きトレーラの軸距

タグ軸（リフトアクスル）付きトレーラは、タグ軸を上げた状態と下ろした状態で旋回半径が変わります。計算シートに入力するトレーラ軸距は、実際に走行する積載状態での最前軸中心〜最後軸中心の距離です。タグ軸を接地させて走行する場合は、接地状態の軸距を使います。

計算シートはmm、申請システムはcm

申請システムの車両情報登録画面では「最小回転半径（cm）」を入力します。12.0メートルであれば1200と入力する形式で、車両諸元の入力手順で他の項目も確認できます。

よく起きるのが、計算シートの結果をそのまま入力してしまうエラーです。国交省の計算シートはmm（ミリメートル）単位で出力します。申請システムの入力欄はcm（センチメートル）単位。計算シートで「10548」という結果が出たとき、そのままシステムに入力すると「回転半径105メートル」という値になり、エラーで弾かれます。

計算シートの結果（mm）を10で割り、小数第1位を四捨五入してcm単位に変換してから入力します。12.0m以下であっても正確な数値を登録します。12.0mを超えている場合は、申請時に自動で特殊車両として判定されます。

車種別の目安は下表のとおりです。

車種	最小回転半径の目安	備考
25tラフタークレーン	約9〜10m	ブーム格納状態
大型トラック（単車）	約7〜8m	制限値以内
20ftコンテナ車	約10〜11m	組み合わせ次第で超えあり
40ftコンテナ車	約11〜13m	12mを超えるケースがある
低床トレーラ（3軸）	約10〜12m	軸数・軸距で変動が大きい

数値はあくまで目安です。実際の申請では計算シートで確定値を出します。40ftコンテナ車や低床トレーラは組み合わせによって12mを超えるため、確認せずに「制限値内」と判断しないようにします。

まとめ

最小回転半径の制限値は12.0メートルです。単車はカタログ値で確認できますが、トレーラは連結する組み合わせごとに計算が必要です。特にトラクタを買い替えたときは、トレーラがそのままであっても計算シートを回し直します。

計算シートの算出値はmm単位、申請システムの入力欄はcm単位です。10で割って変換してから入力します。輪距とカプラオフセットは車検証に載っていないため、申請前にメーカーの外観図か問い合わせ窓口で数値を入手します。

特車申請の制度・手続き・車種別対応の全体像は特殊車両通行許可申請ガイドにまとめています。

よくある質問

最小回転半径が12.0mを超えると、どのような手続きが必要ですか？

特殊車両通行許可の取得が必要です。無許可で走行すると道路法第104条第1号により100万円以下の罰金が科される可能性があります。道路管理者から措置命令を受けてなお走行を続けた場合は、同条第6号で同額の罰金の対象になります。

単車の最小回転半径はどこで確認できますか？

車検証またはメーカー発行のカタログ・外観図に記載されています。単車は構造が変わらないため、記載値をそのまま申請に使えます。

輪距（トレッド）が車検証に載っていません。どこで入手しますか？

メーカー発行の外観図（三面図）で確認するか、メーカーの問い合わせ窓口から取得します。カプラオフセットも車検証への記載がないため、同じ手順で入手します。

計算シートと申請システムで単位が違うのはなぜですか？

国交省提供の連結最小回転半径計算シートはmm（ミリメートル）単位で算出します。申請システムの入力欄はcm（センチメートル）単位のため、計算シートの結果を10で割り、小数第1位を四捨五入してから入力します。

トラクタを買い替えた場合、最小回転半径は再計算が必要ですか？

必要です。トレーラがそのままでも、トラクタの軸距やカプラオフセットが変わると連結時の最小回転半径も変わります。組み合わせが変わるたびに計算シートで確定値を出します。

最小回転半径が制限値内でも誘導車が必要になることはありますか？

あります。通行条件は最小回転半径だけで決まりません。重量・幅・高さ・長さのいずれかが基準を超えている場合、経路上の道路幅や橋の状態に応じて誘導車条件が付くことがあります。
