ポールトレーラの特車申請｜積載時の長さ・寸法と旋回軌跡図

橋桁をポールトレーラで建設現場へ運ぶ場合は、貨物の長さと支持位置を決めてから、現場手前の交差点を曲がれるか検討します。車両が収まる道路幅に加え、右左折するときに貨物が占める範囲も判断材料です。

ポールトレーラの特車申請では、トラクタ・後部台車・貨物を一体として、寸法、重量、旋回時の動きを資料にします。車検証の寸法だけでは、貨物を載せて走る状態を表せない場合があるためです。

この記事では、申請前に決めておく積載時の寸法と重量、旋回軌跡図、警察の手続きとの違いを順に解説します。

ポールトレーラとは

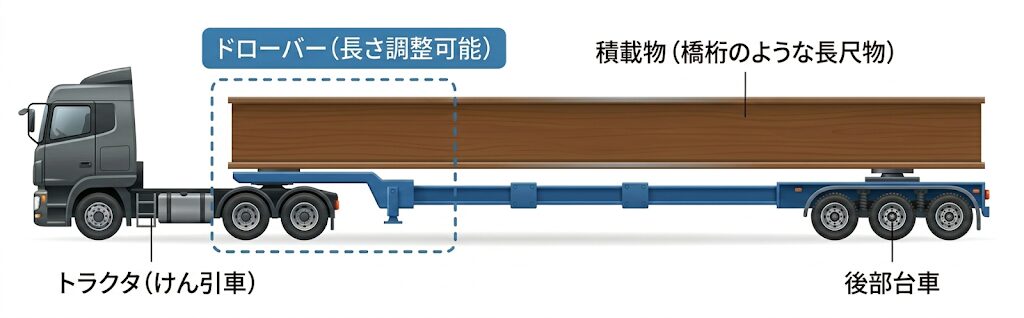

ポールトレーラは、柱、パイプ、橋桁などの長尺物を運ぶための車両です。構造によっては、積載する貨物そのものがトラクタと後部台車をつなぐ役割を持ちます。貨物の長さに応じて、軸距（車軸と車軸の間隔）や車両全体の長さが変わるのも、この車両の特徴です。申請で使う寸法は、実際の積載状態をもとに出します。

扱う貨物は、一般的な荷物と違い、分割できない橋桁や電柱などが中心です。こうした貨物を運ぶために制限値を超える場合、申請では貨物の仕様と分割できない理由の説明が欠かせません。橋桁やパイルという名称だけで決めず、製品の構造や輸送条件を荷主から聞き取ってください。

なお、ポールトレーラは特例8車種とは別の扱いです。バン型やコンテナ用の連結車に適用する重量の特例は、そのまま使えません。

積載時の長さと重量の出し方

積載状態を表すのは、貨物を含めた寸法と、各軸にかかる重量です。同じ車両でも、貨物の長さや重量、重心が違えば、申請値も前回と変わる場合があります。申請で必要な情報は次の5つです。

項目	必要な情報
全長	車両と貨物を含む前端から後端までの距離
全幅・全高	貨物や架台を含む最外側の幅、路面から最上部までの高さ
総重量	車両、乗員、貨物、輸送用の支持・固定部材などの重量
軸重など	支持位置を反映した各軸の重量と軸配置
旋回に関する諸元	軸距、連結・支持位置、後部台車の操舵方式など

数値は、貨物の寸法・重量をもとに支持位置を決め、その位置から全長と軸重を出す流れです。同じ貨物でも、支持位置がずれれば全長や軸重は違ってきます。前回と同じ車両だからという理由だけで、同じ申請値を使えるとは限りません。

たとえば、貨物の後端の張り出しが長くなると、直進時の全長だけでなく、曲がるときに外側へ振り出す範囲も変わります。貨物の寸法表と車両図面を別々に渡すだけでなく、実際の支持位置を反映した積載図の用意も欠かせません。

重量の算定では、総重量を軸数で割っただけの数値を、各軸の軸重にしないでください。貨物の重心や支持位置をもとに、トラクタ側と後部台車側にかかる荷重を求めます。

旋回軌跡図で示す範囲

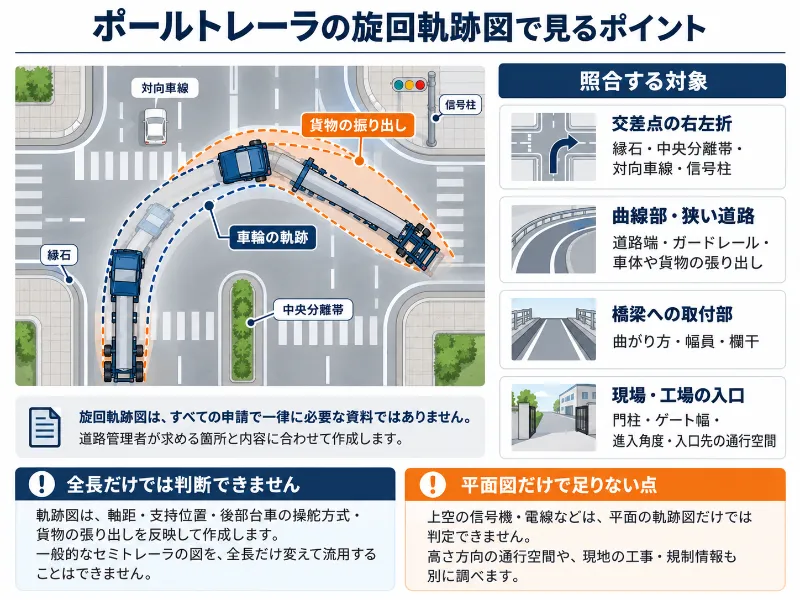

経路上の交差点や曲線部を通行できるか審査するため、道路管理者から旋回軌跡図の提出を求められる場合があります。旋回軌跡図は、車両が曲がるときに車輪や車体などが通る範囲を描いた図です。ポールトレーラでは、積載した貨物の動きも、道路上の障害物と干渉するかどうかに関わります。

すべての申請で一律に必要な資料ではありません。道路管理者が求める箇所と内容に合わせて作成します。

経路上の箇所ごとに、軌跡と照合する対象は次のとおりです。

経路上の箇所	軌跡と照合する対象
交差点の右左折	縁石、中央分離帯、対向車線、信号柱など
曲線部・狭い道路	道路端、ガードレール、車体・貨物の張り出し
橋梁への取付部	曲がり方、幅員、欄干など
現場・工場の入口	門柱、ゲート幅、進入角度、入口先の通行空間

長尺物では、車輪が道路内に収まっていても、曲がるときに貨物の後端などが外側へ大きく振り出すことがあります。車輪・車体で注意するのは、縁石、中央分離帯、道路端との干渉です。貨物については、信号柱や対向車線、門柱へ張り出さないかを検討してください。

全長だけでは、交差点を通過できるか判断できません。軌跡図は、軸距、支持位置、後部台車の操舵方式と支持間隔、貨物の張り出しを反映し、実車の旋回性能に合う条件で描きます。一般的なセミトレーラの図を、全長だけ変えて流用することはできません。

上空の信号機や電線などは、平面の軌跡図だけでは判定できません。高さ方向の通行空間や、現地の工事・規制情報も別に調べてください。

申請前にそろえる資料

初回の申請では、次の資料をそろえます。

• 車検証・自動車検査証記録事項
• 車両諸元表
• 貨物図面・重量資料
• 支持位置を反映した積載図
• 出入口を特定した経路図

旋回軌跡図などは、経路の審査で追加資料を求められた箇所について準備してください。

警察の制限外許可との違い

ポールトレーラでは、道路法の特殊車両通行許可とは別に、道路交通法上の手続きが必要になる場合があります。対象になるのは、長尺物の大きさや積載方法が制限を超えるときの制限外積載許可と、牽引方法によって関係する制限外牽引許可です。どの手続きが必要かは、車両の構成、貨物の積み方、牽引方法で変わります。

手続きごとの審査内容と窓口を、表にまとめました。

手続き	主な審査内容	窓口
特殊車両通行許可	積載状態の寸法・重量と、道路・橋梁・交差点などの通行可否	道路管理者
制限外積載許可	貨物の大きさや積載方法が法令上の積載制限を超えるか	原則として出発地を管轄する警察署
制限外牽引許可	牽引の方法が法令上の制限を超えるか	都道府県警察によって異なる（東京都は警視庁交通規制課 道路第一係）

どれか1つの許可を受けても、ほかの手続きが不要になることはありません。一方で、貨物が車体から少しはみ出していても、法令上の積載制限を超えていなければ制限外積載許可は不要です。

警察の手続きでは、ポールトレーラの車両区分と実際の積載・牽引の方法を示し、必要な許可と申請先を照会してください。その際、貨物の寸法、支持位置、前後左右の張り出し、牽引方法、経路がわかる資料をそろえておきましょう。資料がそろっていれば、特車申請と警察の手続きを並行して進められます。

貨物が変わったら許可内容と照合する

取得済みの許可を使う場合は、今回の積載図と許可証を並べ、車両、貨物、寸法、総重量、軸重、経路、有効期間を照合します。前回より軽くなっても、全長や軸重が許可値を超えることはあり得ます。

変更があれば、現在の許可で対応できるか、変更申請などが必要かを判断します。貨物が変わるたびに必ず新規申請となるわけではありませんが、同じ車両という理由だけで前回の許可を使うこともできません。

初回の申請準備では、車検証・自動車検査証記録事項、車両諸元表、貨物図面・重量資料、積載図、出入口を特定した経路図をそろえます。経路の検討で追加資料を求められた箇所について、旋回軌跡図などを準備してください。

よくある質問

ポールトレーラは通常のセミトレーラと何が違いますか？

ポールトレーラは、橋桁やコンクリートパイル、電柱などの長尺物を運ぶ連結車です。貨物そのものがトラクタと後部台車をつなぐ構造もあり、積む貨物によって全長が大きく変わりやすい点が、通常のセミトレーラとの違いです。そのため特車申請では、交差点や曲線部での旋回が重要になります。

旋回軌跡図は必ず提出しますか？

すべてのポールトレーラ申請で、一律に提出する資料ではありません。交差点や曲線部を通行できるか審査するため、道路管理者から追加資料として求められる場合があります。

ポールトレーラには誘導車が前後2台必要ですか？

常に前後2台とは決まっていません。現在は、所定の講習を修了した運転者が誘導する場合、寸法C条件では前方1台、重量C・D条件では後方1台が基本です。実際の配置は、許可証や条件書に書かれた通行条件に従ってください。

貨物が車体からはみ出したら制限外積載許可が必要ですか？

はみ出しただけで、必ず必要になるものではありません。貨物の大きさや積載方法が道路交通法上の制限を超える場合に、制限外積載許可を検討します。

貨物が変わったら特車申請をやり直しますか？

貨物の変更で積載状態の寸法・重量や経路が変わる場合は、今の許可内容では運行できないことがあります。新規申請になるか変更申請になるかは、変更の中身次第です。

まとめ

ポールトレーラの特車申請は、貨物を載せた状態の寸法、支持位置、重量配分を確定するところから始まります。交差点では車輪と貨物の両方が通る範囲を検討し、特車許可とは別に、警察の制限外許可（積載・牽引）が必要かどうかも判断してください。

貨物や積載位置が変わったときは、許可証の内容と改めて照合しましょう。既存の許可をそのまま使えるかどうかも、その結果で決まります。
